Ремонт светодиодного светильника своими руками: причины поломки и инструкция

Светодиодные светильники считаются долговечными, и производители обещают десятки тысяч часов работы. На практике же любой, кто пользуется такой техникой дома или в офисе, рано или поздно сталкивается с ситуацией, когда светодиодный светильник перестаёт светить или начинает мигать без видимой причины. Хорошая новость в том, что большинство поломок таких приборов не связано с самими диодами, а значит их можно устранить без похода в магазин за новым светильником.

В этой статье разберём, почему выходит из строя светодиодное освещение, как самостоятельно найти неисправность и что делать дальше, чтобы вернуть прибор к работе.

Почему светодиодный светильник не работает

Прежде чем браться за отвёртку, стоит понимать, из чего вообще состоит типичный светодиодный прибор. Внутри есть плата со светодиодами, драйвер (блок питания, преобразующий напряжение сети в нужное для диодов), проводники, соединяющие всё это между собой, и корпус с рассеивателем. Поломка может скрываться в любом из этих элементов.

Проблемы с питанием

Самая простая причина, почему не светит светодиодный светильник, это отсутствие напряжения на входе. Причиной может быть перегоревший предохранитель в щитке, окисленные контакты в патроне или обрыв в кабеле питания. Прежде чем разбирать сам прибор, стоит проверить розетку и проводку простым индикатором напряжения.

Неисправность драйвера

Драйвер это самое слабое звено практически любого светодиодного светильника. Он содержит конденсаторы и микросхемы, которые нагреваются во время работы и постепенно теряют свои свойства. Вздутый конденсатор, перегоревший предохранитель на плате драйвера или пробитый диодный мост, это причина доброй половины всех обращений по поводу ремонта.

Выход из строя отдельных светодиодов

Диоды обычно соединены последовательными цепочками. Если один элемент в такой цепочке перегорает и уходит в обрыв, гаснет вся группа. Если же диод коротит, то другие элементы цепочки могут получать повышенную нагрузку и тоже постепенно выходить из строя.

Проблемы с проводкой и контактами

Дешёвые проводники, слабая пайка или коррозия в местах соединений часто дают о себе знать через год или два эксплуатации, особенно во влажных помещениях типа ванной комнаты или кухни.

Что понадобится для ремонта

Для большинства работ достаточно базового набора инструментов, который есть практически в каждом доме:

• отвёртки крестовая и плоская разных размеров
• мультиметр для проверки напряжения и целостности цепи
• паяльник, канифоль и припой
• пинцет для работы с мелкими деталями
• изоляционная лента или термоусадка
• запасные светодиоды соответствующего типа, если есть подозрение на их выход из строя

Без мультиметра диагностика превращается в угадывание, поэтому если его нет, стоит приобрести самую простую модель, она стоит недорого и понадобится ещё не раз.

Как диагностировать причину поломки

Диагностику стоит проводить последовательно, от простого к сложному. Сначала проверяют питание в розетке или на клеммах, затем целостность кабеля, и лишь после этого переходят к разборке самого светильника.

После вскрытия корпуса мультиметром проверяют выходное напряжение драйвера. Если напряжение есть, а диоды не светятся, проблема скорее всего в самой светодиодной плате. Если напряжения на выходе драйвера нет, неисправность ищут в блоке питания.

Как отремонтировать светодиодный светильник: пошаговая инструкция

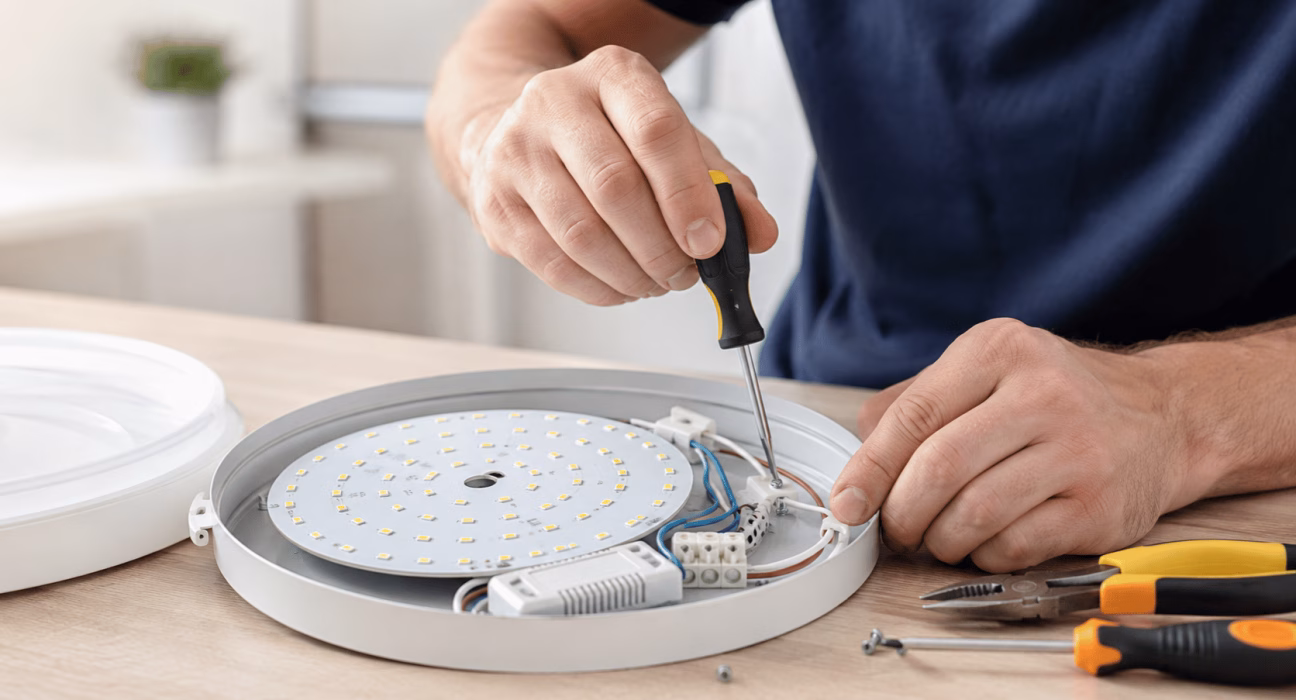

Разборка корпуса

Перед любыми манипуляциями светильник обязательно обесточивают, выключая автомат в щитке, а не только выключатель на стене. Корпус обычно держится на защёлках, винтах или декоративном кольце, которое нужно провернуть против часовой стрелки. Рассеиватель снимают аккуратно, чтобы не треснул пластик, особенно если светильник простоял несколько лет и материал стал хрупким.

Проверка драйвера

Драйвер выглядит как небольшая плата с конденсаторами, трансформатором и микросхемой. Визуально ищут вздутые или протекшие конденсаторы, чёрные пятна от перегрева, треснувшие дорожки. Если видимых повреждений нет, мультиметром проверяют входное и выходное напряжение. Отсутствие выходного напряжения при наличии входного почти всегда означает, что драйвер подлежит замене.

Замена светодиодов

Если светится только часть платы, перегоревший диод ищут, последовательно проверяя каждый элемент мультиметром в режиме прозвонки. Найденный диод выпаивают паяльником и на его место запаивают новый такого же типа и мощности. Важно не перегревать плату, поскольку алюминиевое основание быстро отводит тепло, но соседние контакты тоже могут пострадать от длительного нагрева.

Восстановление контактов

Окисленные или обгоревшие контакты зачищают мелкой наждачной бумагой, после чего пропаивают заново. Если провод повреждён на значительном участке, проще отрезать повреждённую часть и сделать новое соединение с термоусадкой.

Как отремонтировать светодиодную лампу отдельно от светильника

Если речь идёт именно о лампочке, а не о встроенном светильнике, последовательность действий похожа, но есть нюансы. Цоколь лампы аккуратно вскрывают, подцепив плоской отвёрткой по шву, поскольку клей там обычно не слишком прочный. Внутри так же будет небольшой драйвер и плата с диодами.

Частая причина, почему лампа мигает при включении, а потом гаснет, это перегрев драйвера из-за плохой вентиляции лампы. В таком случае помогает замена конденсаторов на аналоги с большей рабочей температурой. Если же лампа вообще не реагирует на выключатель, сначала проверяют целостность предохранительного резистора на входе, он часто принимает удар на себя при скачке напряжения в сети и спасает остальную схему ценой собственного сгорания.

Типичные неисправности и способы их устранения

Признак неисправности	Вероятная причина	Что делать
Светильник полностью не включается	Нет напряжения, перегорел предохранитель, обрыв кабеля	Проверить проводку и автомат, прозвонить кабель
Мигает при включении и гаснет	Перегрев или повреждение драйвера	Проверить и при необходимости заменить конденсаторы драйвера
Светится только часть платы	Обрыв в цепочке диодов	Найти и заменить перегоревший светодиод
Тусклый свет, яркость упала	Деградация диодов или старение драйвера	Замена драйвера или группы диодов
Периодически гаснет и снова загорается	Слабый контакт, окисление проводки	Зачистить и пропаять контакты
Гудит или щёлкает во время работы	Неисправный дроссель или конденсатор в драйвере	Замена драйвера

Когда ремонт нецелесообразен

Не каждый случай стоит ремонтировать. Если стоимость нового драйвера с доставкой приближается к цене нового светильника, проще купить новый прибор. Так же не стоит возиться со светильником, у которого треснул корпус от перегрева, поскольку это означает системную проблему с теплоотводом, и даже после замены компонентов прибор быстро выйдет из строя снова.

Как продлить срок службы светодиодного светильника

Несколько простых привычек заметно снижают риск повторных поломок:

• не устанавливать светильники в закрытые плафоны без вентиляционных отверстий, если производитель этого не предусмотрел
• использовать стабилизатор напряжения в домах со старой проводкой
• не превышать рекомендованную производителем мощность для конкретного светильника
• периодически протирать корпус от пыли, поскольку пыль ухудшает теплоотвод
• при первом же мигании проверять прибор, а не ждать полной поломки

F.A.Q.

Почему светодиодный светильник мигает, а потом вовсе гаснет?

Чаще всего это перегрев или деградация драйвера, в частности конденсаторов на входе. Драйвер сначала пытается запуститься, это и даёт мигание, а затем защита отключает плату из-за нестабильного напряжения. Решение, проверить драйвер мультиметром и при необходимости заменить конденсаторы или весь блок.

Можно ли отремонтировать светодиодную лампу самостоятельно, или проще купить новую?

Ремонт имеет смысл, если цена нового драйвера или нескольких диодов заметно ниже стоимости новой лампы. Если же повреждён корпус или плата почернела от перегрева, проще и безопаснее купить новую лампу, поскольку повторная поломка почти гарантирована.

Что делать, если светит только половина светодиодного светильника?

Это типичный признак обрыва в одной из цепочек диодов. Нужно разобрать корпус и мультиметром в режиме прозвонки последовательно проверить каждый светодиод на плате, а перегоревший элемент выпаять и заменить на аналогичный.

Сколько стоит ремонт светодиодного светильника по сравнению с новым?

Всё зависит от того, что именно вышло из строя. Замена нескольких диодов или предохранительного резистора стоит копейки, а вот новый драйвер может обойтись в треть или даже половину цены нового светильника, поэтому в таком случае стоит сравнить оба варианта перед ремонтом.

Почему светодиодный светильник не включается вообще, хотя раньше работал нормально?

Сначала стоит исключить банальные причины, это выбитый автомат в щитке, перегоревший предохранитель или обрыв в кабеле питания. Если с проводкой всё в порядке, а напряжение на входе светильника есть, а на выходе драйвера нет, неисправность ищут именно в драйвере.
